弹性柱销联轴器 EL/ELS/EP型非标定制联轴器

弹性柱销联轴器 EL/ELS/EP型非标定制联轴器

弹性柱销联轴器 EL/ELS/EP型非标定制联轴器

弹性柱销联轴器 EL/ELS/EP型非标定制联轴器

HUNSOME

弹性柱销联轴器 EL/ELS/EP型非标定制联轴器

选择规格

数量

产品介绍

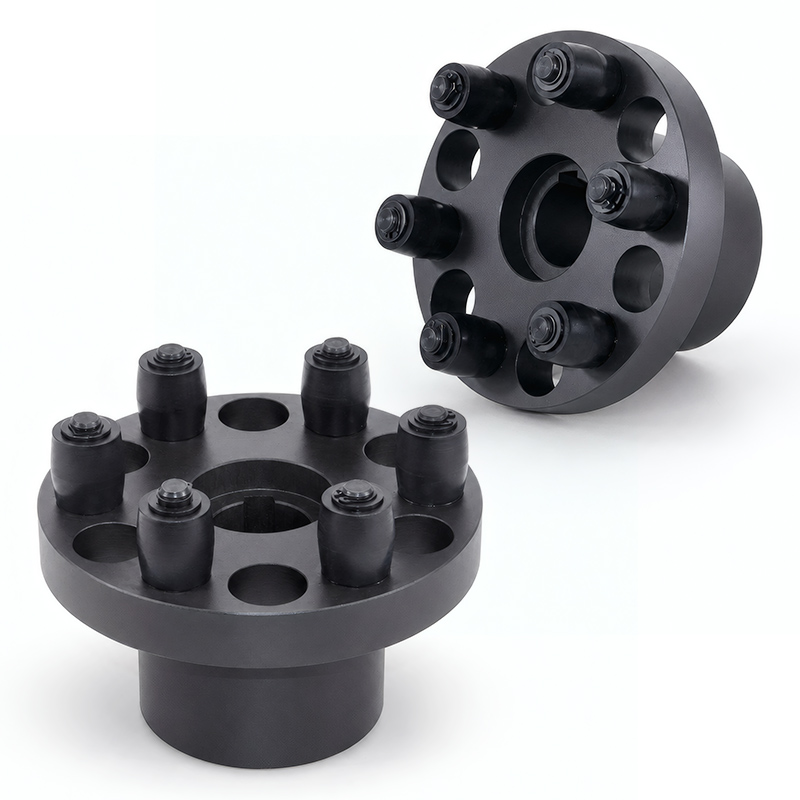

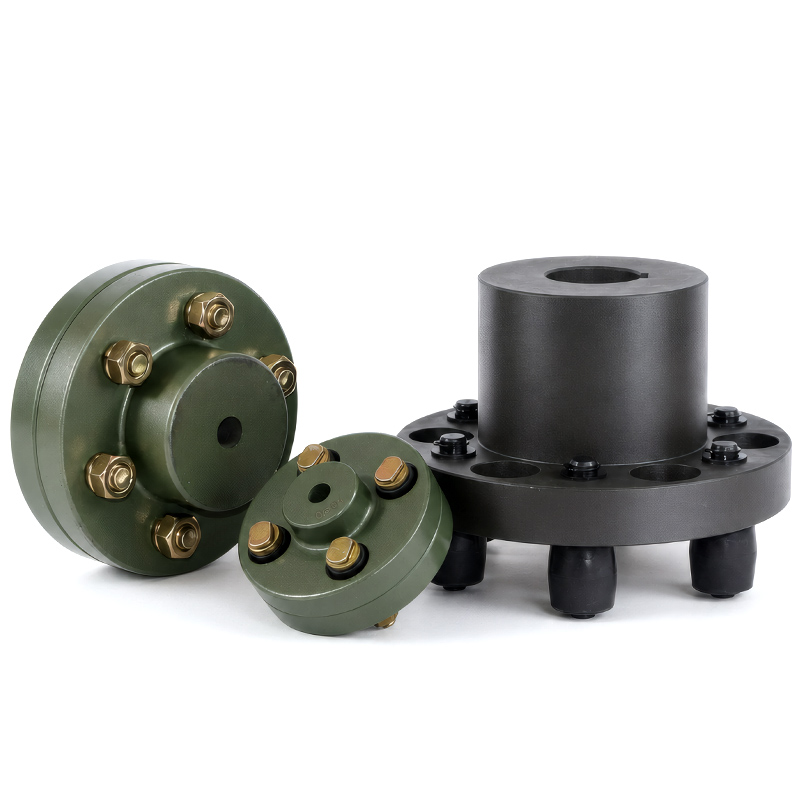

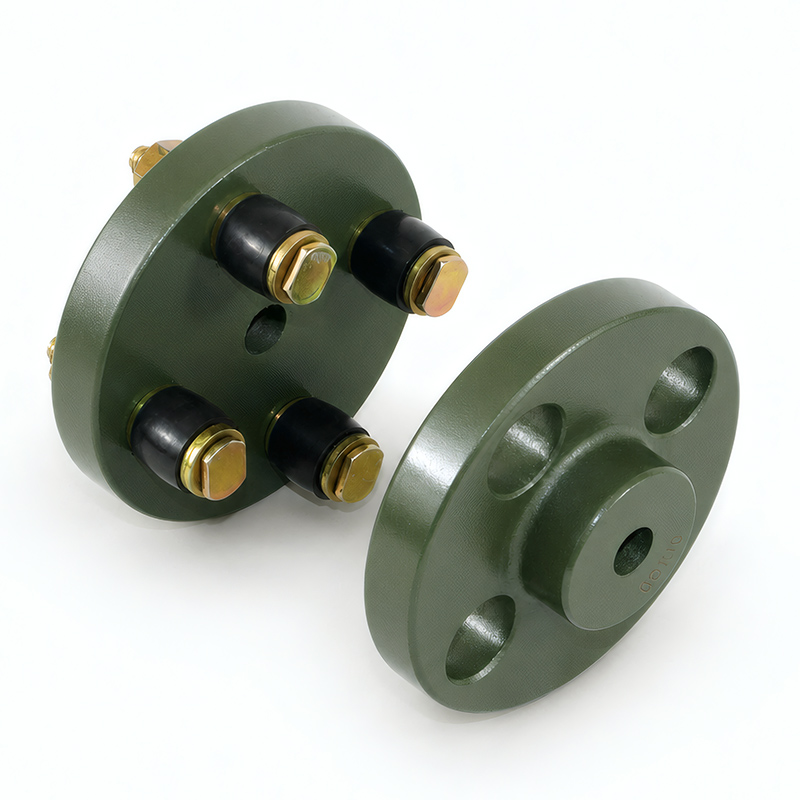

弹性柱销联轴器兼具高性价比与出色减震性能。两端法兰由优质铸铁或45号钢制成确保刚性，核心尼龙或橡胶柱销能有效吸震并补偿偏移。

其独特的径向拆装设计，让更换磨损柱销时无需移动电机设备，大幅降低停机时间。结构紧凑、承载强，是工业平稳传动的理想选择。

产品覆盖EL、ELS、EP等常用系列，配有完整的弹性柱销联轴器规格型号参数表；亦可按美标、欧标设计，并承接各类非标定制，

满足不同工况及进口设备替换需求。

特性

法兰式柱销连接结构
低运转噪音与震动
具备径向快速拆卸功能
优异的阻尼减震缓冲性能
补偿两轴相对偏移能力强

技术参数：铸铁/45 钢

规格	轴孔		螺栓		公称扭矩 N·m	许用转速 rpm	转动惯量 kg·cm²
规格	Pilot	Max	Sizes	Qty	公称扭矩 N·m	许用转速 rpm	转动惯量 kg·cm²
EL-90	-	20	M8	4	15	4000	13
EL-100	-	25	M10	4	29	4000	24
EL-112	-	28	M10	4	33	4000	38
EL-125	-	32	M12	4	73	4000	65
EL-140	-	38	M12	6	130	4000	110
EL-160	-	45	M12	8	200	4000	190
EL-180	-	50	M12	8	230	3500	300
EL-200	18	56	M20	8	440	3200	600
EL-224	18	63	M20	8	551	2850	960
EL-250	20	71	M24	8	850	2550	1800
EL-280	30	80	M24	8	1500	2300	3200
EL-315	32	90	M24	10	2200	2050	5300
EL-355	32	100	M30	8	3500	1800	11000
EL-400	50	110	M30	10	5000	1600	18000
EL-450	60	125	M30	12	7100	1400	29000
EL-560	80	140	M30	14	10000	1150	68000
EL-630	90	160	M30	18	16000	1000	110000
EL-710	110	180	M30	24	25000	900	220000
EL-711	120	200	M42	20	34000	900	320000
EL-800	130	210	M42	22	45000	800	510000

键槽尺寸依照 DIN 6885，JIS B1310-1976，UNI 6604-1969，GB 1095-1979标准

技术参数：铸铁/45 钢

规格	轴孔		N	公称扭矩 (N·m)	许用转速 n(rpm)	转动惯量 kg·cm²
规格	Pilot	Max	N	公称扭矩 (N·m)	许用转速 n(rpm)	转动惯量 kg·cm²
E120P	-	45	10	350	6000	62.3
E140P	-	55	14	600	5300	123.3
E160P	-	60	16	900	4500	246.6
E180P	-	65	12	1300	4000	391.4
E200P	-	75	14	1800	3600	652.3
E225P	40	90	16	2600	3200	1268.5
E250P	45	95	14	4600	3000	2200.8
E300P	50	110	16	6500	2500	5409.2
E350P	60	120	12	10500	2200	12626.6
E400P	70	140	14	14500	1800	22818.4
E450P	75	160	12	21000	1600	38377.0
E500P	75	180	14	28000	1400	61737.8
E550P	80	210	16	36000	1200	93726.1
E630P	80	250	14	75000	1000	190030.3
E680P	150	270	16	95000	900	267733.2
E800P	180	280	20	146000	760	471359.6
E900P	200	300	22	200000	680	769873.0
E1100P	280	350	28	350000	600	2035250.0

键槽尺寸依照 DIN 6885，JIS B1310-1976，UNI 6604-1969，GB 1095-1979标准

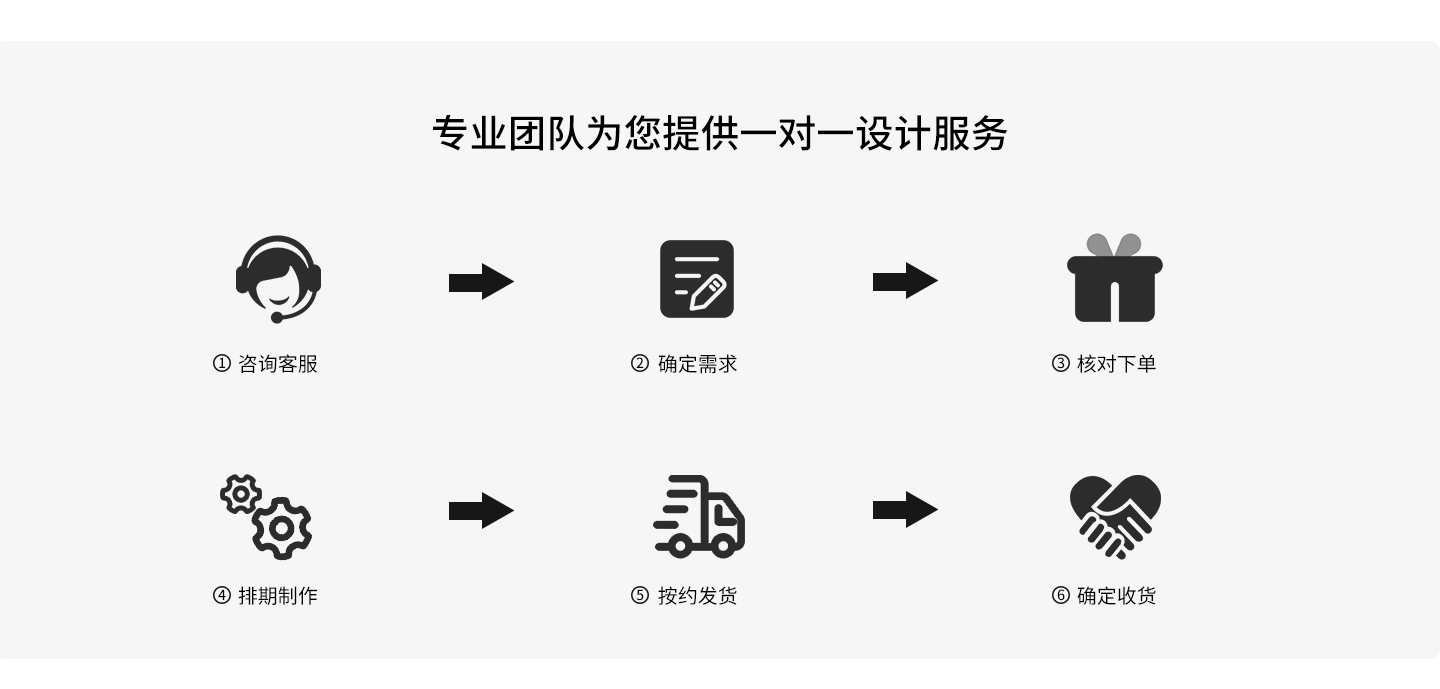

定制流程

常见问题 FAQ

Q1：弹性柱销联轴器常用在什么工况下？

A：弹性柱销联轴器结构简单、成本较低，具备一定的减震缓冲能力，特别适用于正反转变化较多、启动频繁的中重型机械传动场合。对于要求平稳、高精度或高转速的传动，建议考虑膜片联轴器。

Q2：弹性柱销联轴器的柱销（弹性体）磨损了可以单独更换吗？

A：可以。柱销是独立的易损件，磨损后无需更换整个联轴器，只需直接拔出旧柱销并换上新的即可。其特有的径向拆装设计，使得在更换时无需移动电机或从动端设备，大大降低了维护成本和时间。

Q3：弹性柱销联轴器能补偿两轴的对中偏差吗？

A：可以。由于采用了非金属材质（如尼龙或橡胶）的弹性柱销，联轴器在传递扭矩的同时，能够有效补偿两轴间一定的径向、角向和轴向偏移，并吸收传动过程中的冲击和震动。

Q4：弹性柱销联轴器的两端法兰一般用什么材质？

A：通常，两端的半联轴器（法兰盘）采用优质铸铁（如HT200）或45号钢精密加工而成，以保证结构刚性和扭矩传递；而中间的传动柱销多采用高强度MC尼龙或耐磨橡胶材质，以实现柔性缓冲。

Q5：EL型、ELS型、EP型等不同型号的弹性柱销联轴器代表什么？

A：EL 型是应用广泛的通用型弹性柱销联轴器；ELS 型为带制动轮的弹性柱销联轴器，适用于需要制动配合的机构；此外还有 EP 型（带圆锥形轴孔）等。选型时需根据实际安装空间、轴孔尺寸以及所需传递的公称转矩来确定，各系列的弹性柱销联轴器规格型号参数表均可向厂家索取。

Q6：弹性柱销联轴器厂家价格怎么算？哪家好？

A：弹性柱销联轴器厂家价格主要按型号规格、法兰材质（铸铁/45号钢）、柱销材质与订购批量核算。挑选厂家时，建议重点看材质与热处理工艺、径向拆装结构是否成熟，以及是否具备美标、欧标与非标定制能力。无锡汉森机械为源头生产厂家，同规格通常比贸易商更具价格优势，可提供样册与正式报价单。
