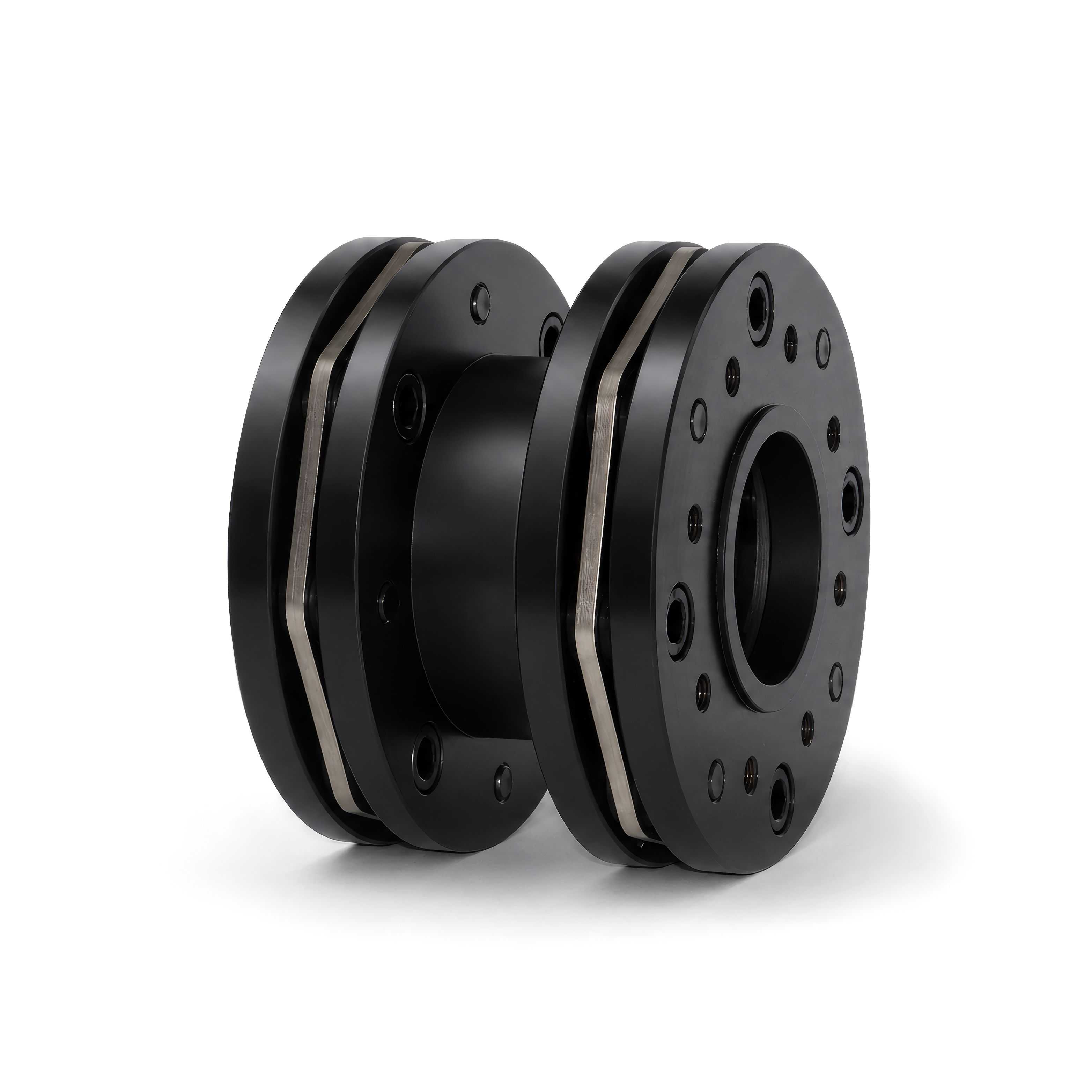

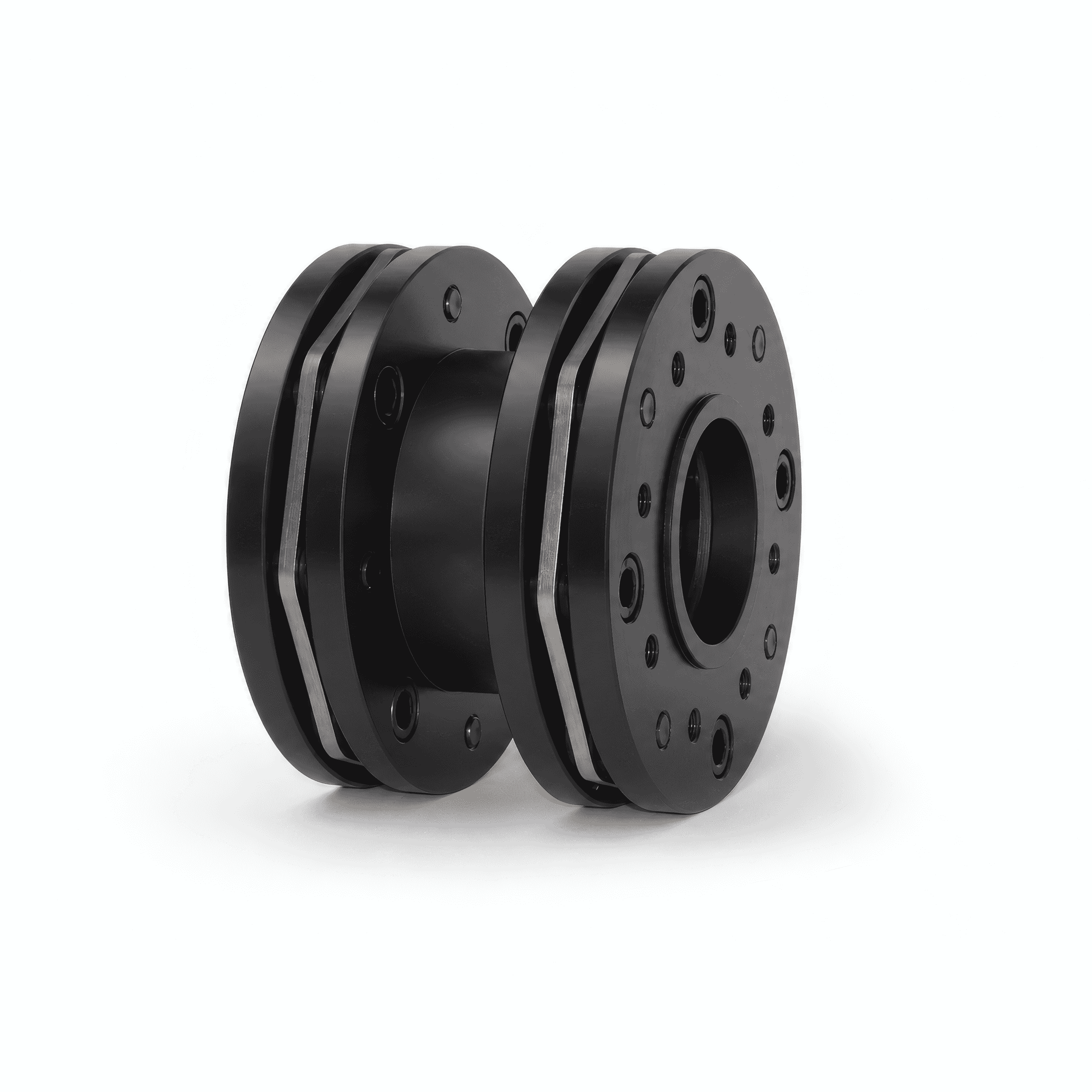

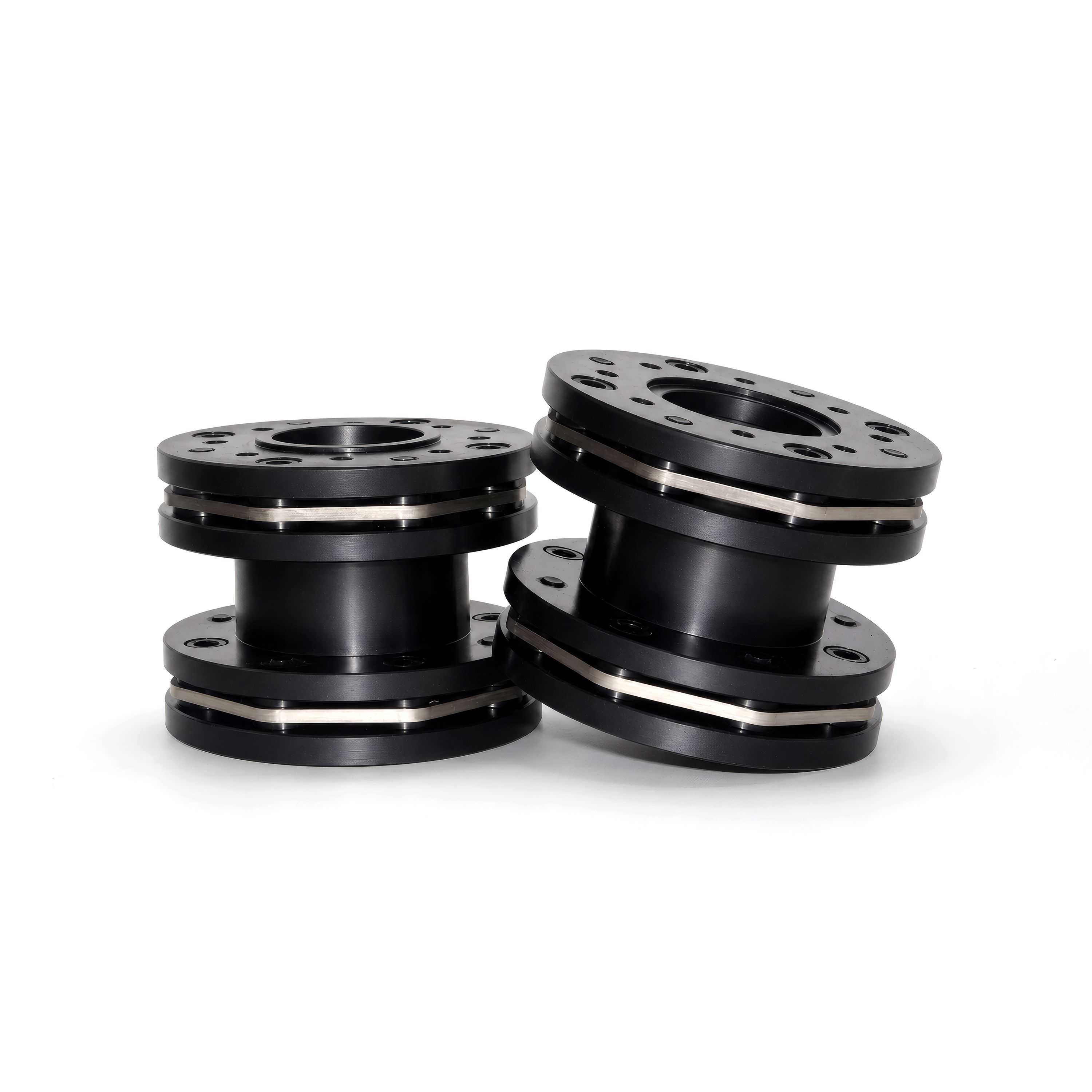

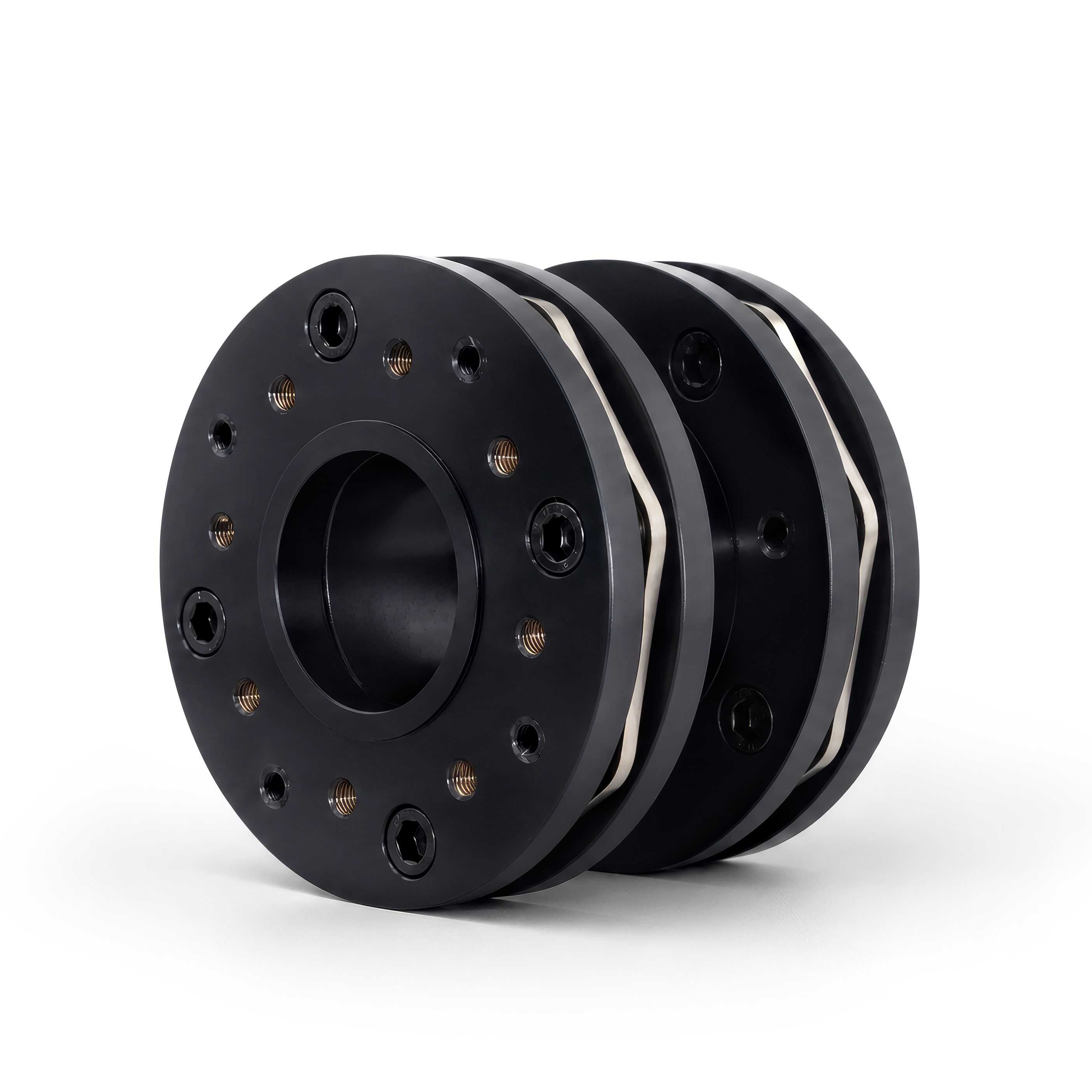

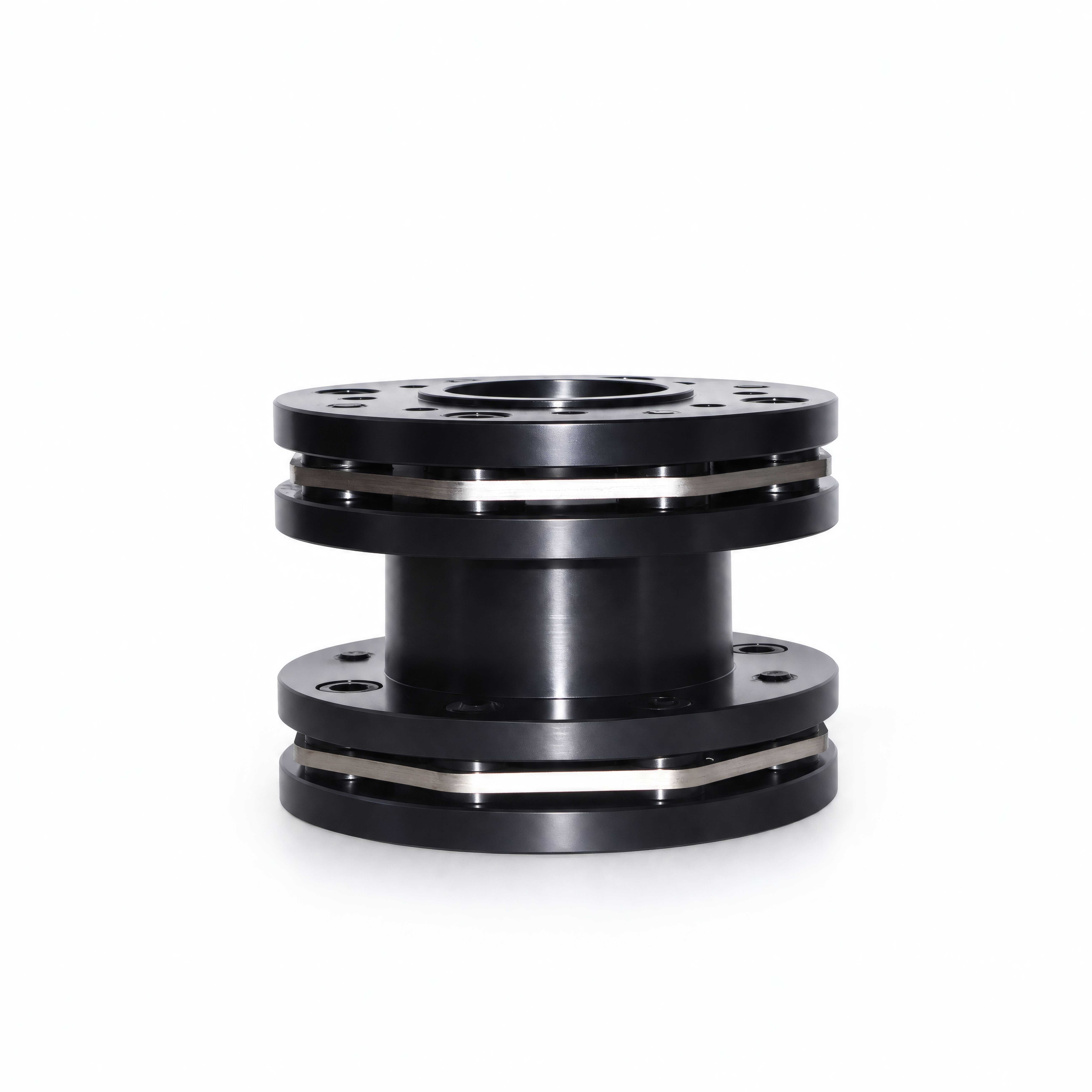

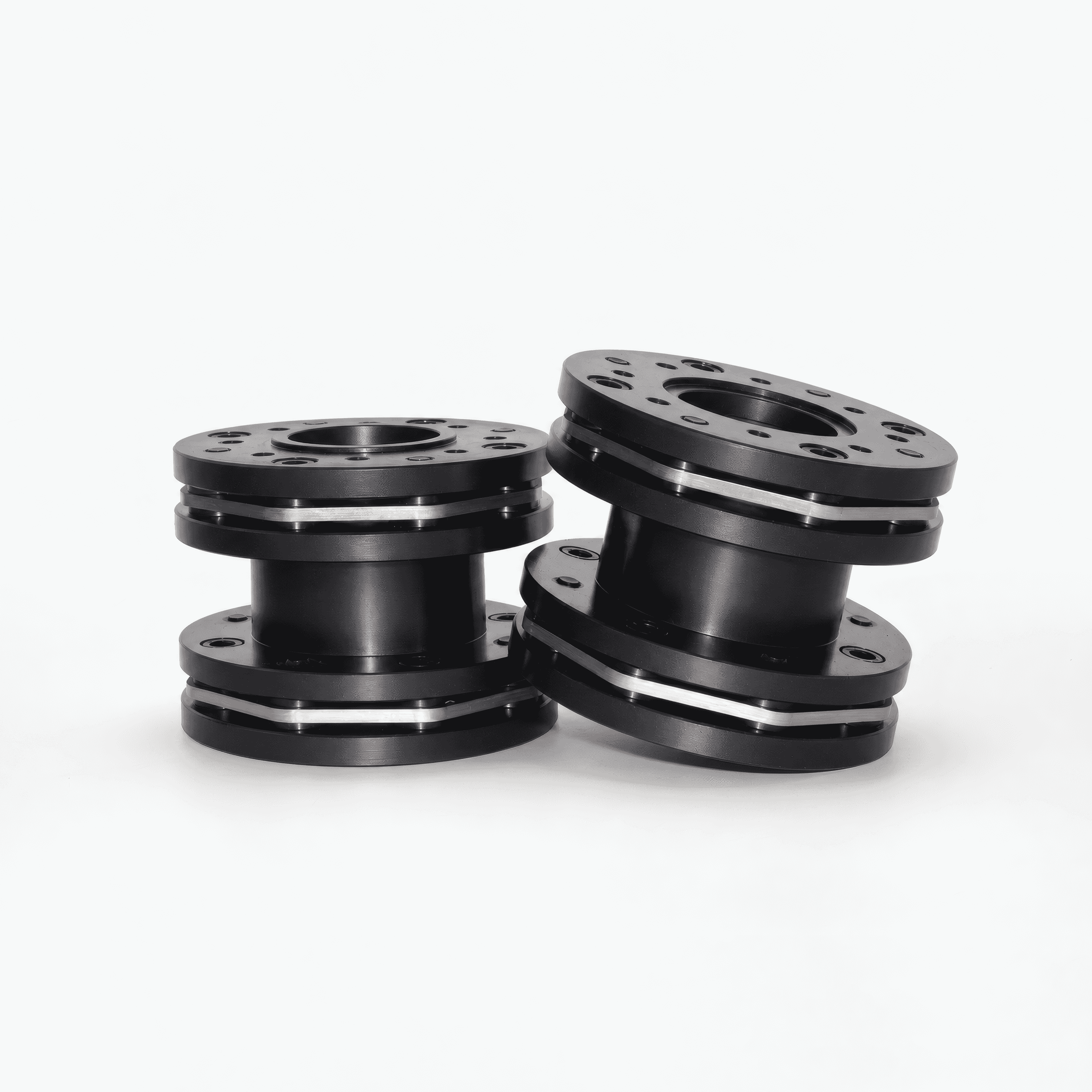

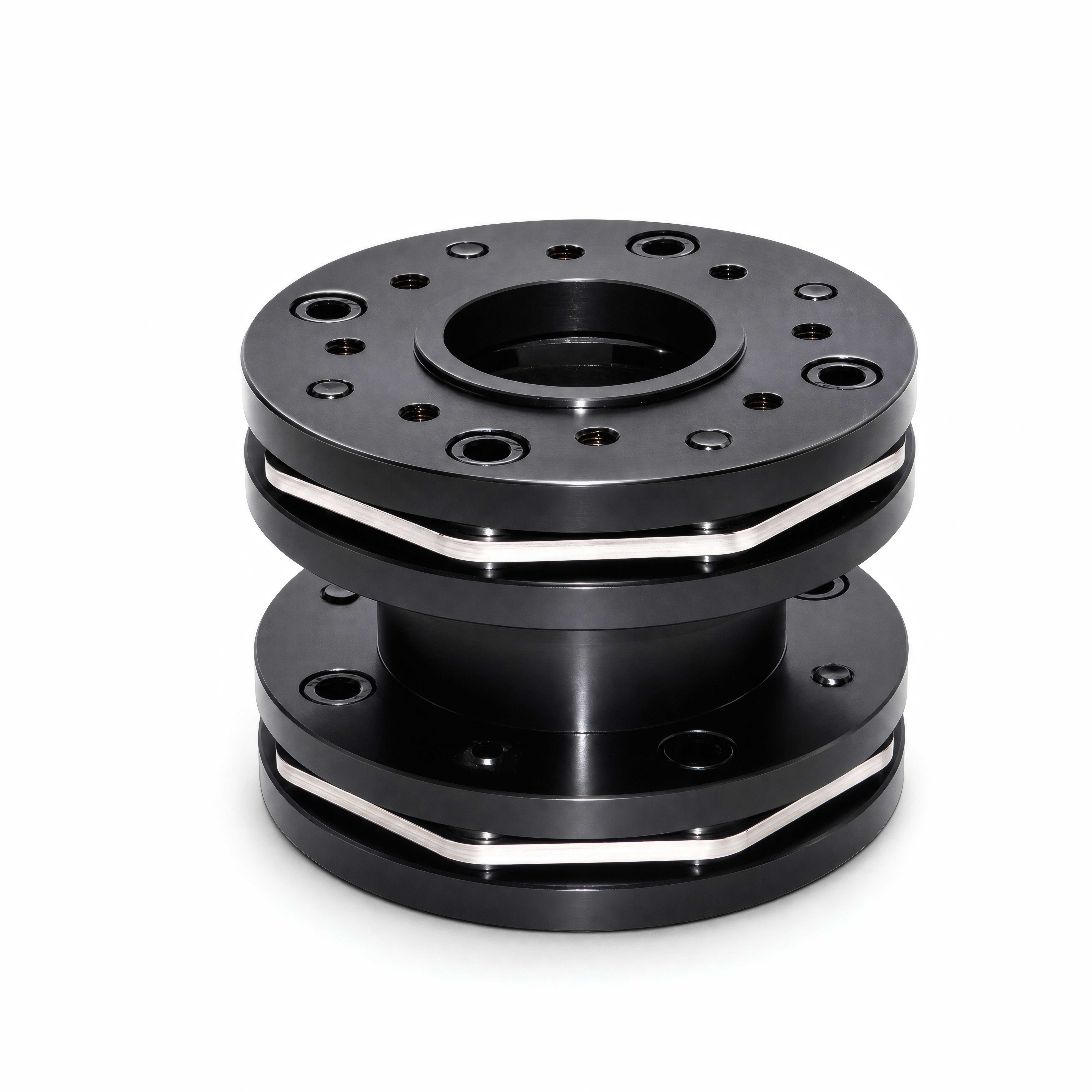

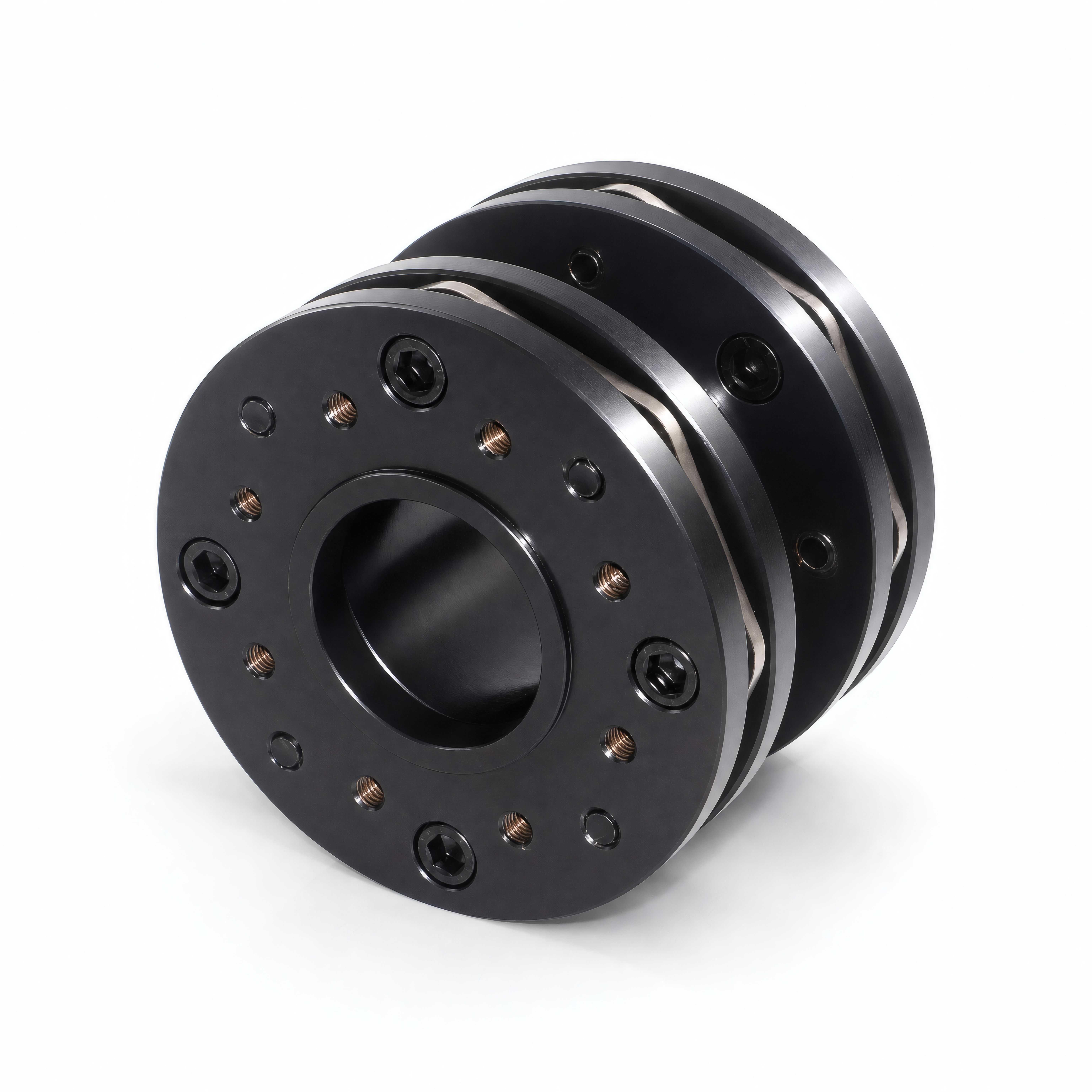

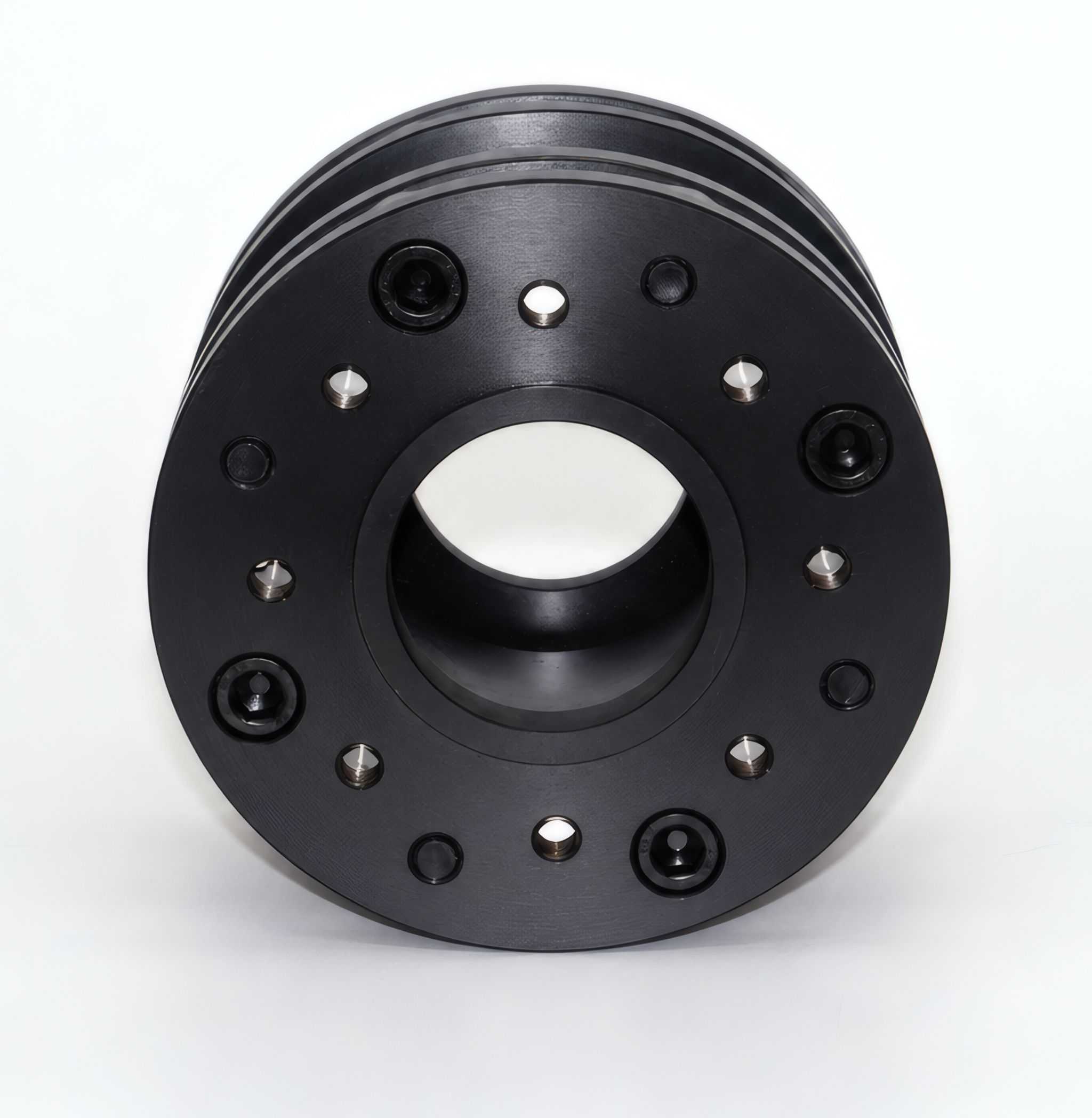

双膜片联轴器

双膜片联轴器是一种以多层不锈钢膜片组为核心元件的高性能金属弹性元件挠性联轴器。它通过膜片的弹性变形来补偿两轴间的相对位移，具备免润滑、高精度、长寿命等优点。

工作原理与结构

• 工作原理：双膜片联轴器依靠不锈钢膜片的弹性变形，来补偿连接的两根轴之间可能产生的轴向、径向和角向相对位移，从而实现动力传递。与单膜片相比，其双膜片结构能允许两组膜片向不同方向弯曲，因此补偿偏心（径向位移）的能力更强。

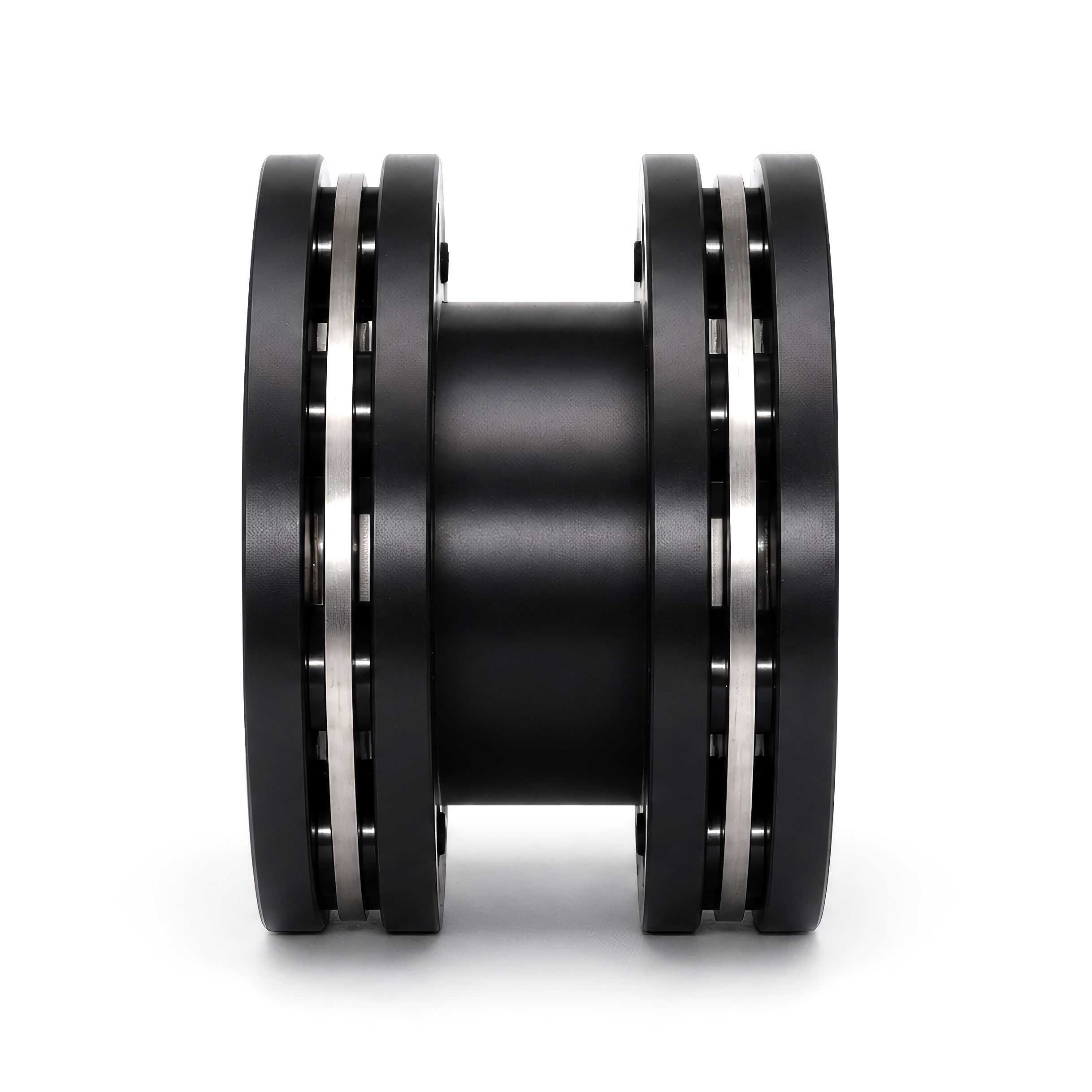

• 核心结构：它主要由两组膜片（由数片不锈钢薄板叠集而成）、两个半联轴器（或法兰）以及连接螺栓组成。膜片通过螺栓交错地与两半联轴器联接，其形式可分为连杆式和不同形状的整片式。

• 执行标准：其设计和制造执行机械行业标准。

核心特点与优势

• 免维护、长寿命：无需润滑，无相对滑动部件，因此无磨损、无噪音，基本免维修。

• 环境适应性强：结构紧凑，强度高，不受温度和油污影响，并具有耐酸碱、防腐蚀的特性。

• 高精度、零背隙：无旋转间隙（零背隙）， torsional rigidity 高，能提供高灵敏度的动力传输。

• 补偿能力强：能有效补偿安装时或运行中产生的轴向、径向和角向偏差。

• 率：传动效率极高，可达 99.86%。

• 适用性广：重量轻，适合高速运转场合；同时也可在高温（-80~300℃） 及存在腐蚀介质的工况下工作。

主要应用领域

• 凭借其性能，双膜片联轴器广泛应用于各类工业领域：

• 通用机械：水泵（特别是大功率、化工泵）、风机、压缩机。

• 精密机械：数控机床、伺服定位系统、印刷机械、包装机械。

• 重工业：冶金、矿山、轧钢、造纸机械。

• 特殊工况：航空动力、舰艇高速传动、汽轮机等高温、高速、有腐蚀介质的场合。
